PU 복합 프리프레그의 가열·가압 성형
원단부터 성형까지, 공정을 한눈에 확인하세요.
- 01원단 배치
- 02금형 가열·가압
- 03경화
- 04금형 개방·성형품 확인
공정 이해를 위한 개념 시뮬레이션입니다. 실제 온도·압력·경화시간은 제품과 금형 조건에 따라 달라집니다.
적용 산업 살펴보기
소재에서 부품으로, 다양한 산업의 가능성을 살펴보세요.
CF · PU PREPREG · SMC
태양광·에너지 설비
01 / 15
APPLICATION / MATERIAL MATCH
적용 분야에서 소재와 시험조건으로 연결
부품에 맞는 소재를 확인하세요.
좌우로 밀어 전체 항목을 확인하세요.
| 분야 | 연결할 소재·부품 | 부품에서 확인할 조건 | 원본 근거 |
|---|---|---|---|
| 자동차 | 배터리 상부 커버: CSFCM / 상용차 외장: SMC | 무게·하중·충격·표면·실링·생산 조건 | 8·18쪽 |
| 건축·욕실 | 불포화 폴리에스테르 SMC | 부품 크기·표면·치수·용도별 화재 요구 | 19쪽 |
| 물탱크·냉각탑 | SMC 패널·외장 성형 부품 | 물 접촉·접합·누수·하중·사용 환경 | 20–21쪽 |

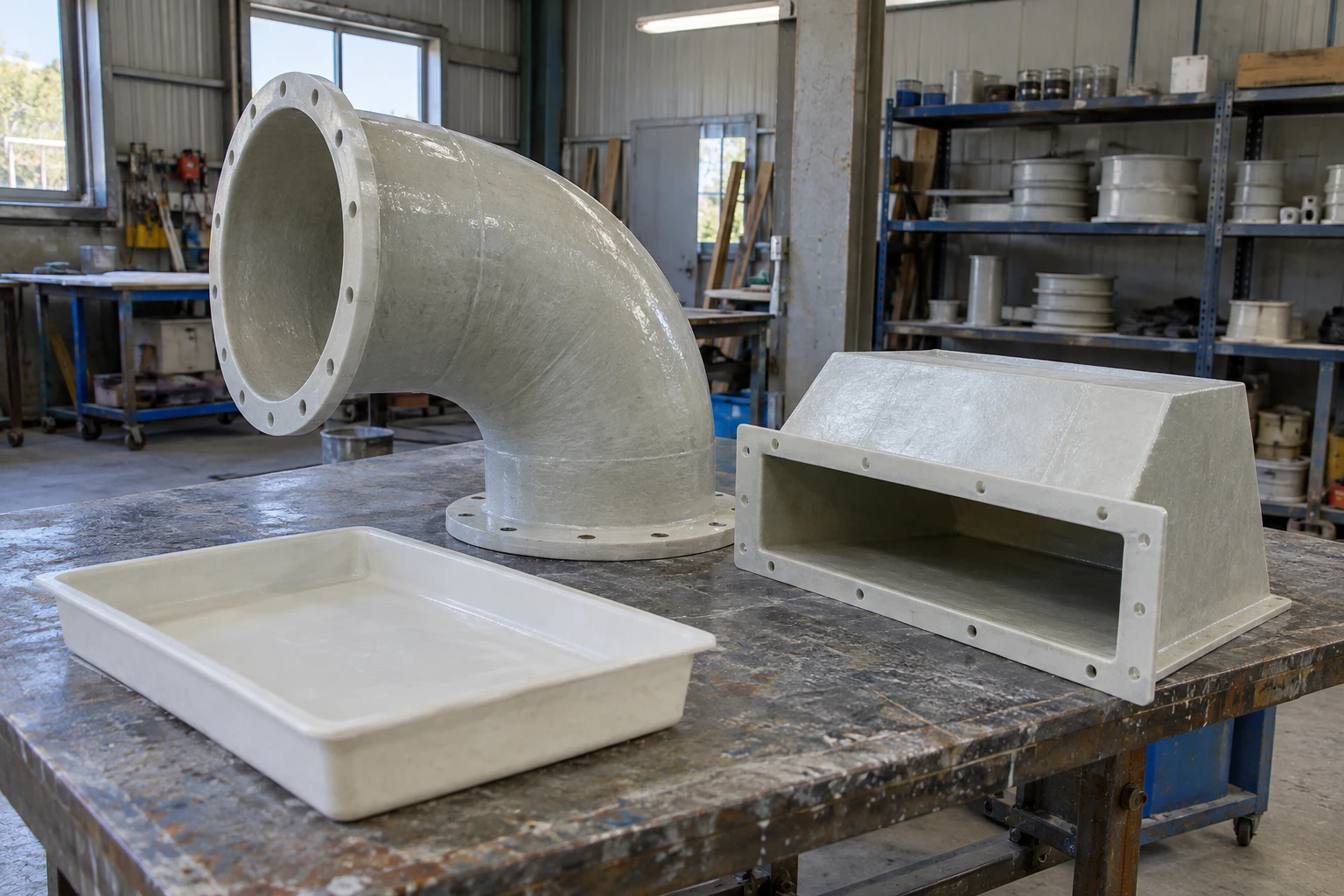

| FRP 가공 | 압축 성형 가능한 시트 부품을 중심으로 검토 | 기존 수지·보강재·금형·공정의 호환성 | 추가 적용 검토 |
| 해양 가두리 | 점검 통로·설비 커버 등 주변 부품 후보 | 해수·자외선·피로·체결·미끄럼·성형성 | 추가 적용 검토 |
제품 소개서에 제시된 용도와 추가 적용 검토 분야를 구분했습니다. 구체적인 공급 등급은 부품 요구조건과 해당 제품의 시험자료를 대조해 선정합니다. 해양·FRP 분야의 이미지나 CSFCM9060 염수분무 결과만으로 완제품 적합성을 확정하지 않습니다.
해양 환경용 구조 부품 개발
해양 프로젝트 자료를 바탕으로 부유체·프레임·연결부의 적용을 검토합니다.

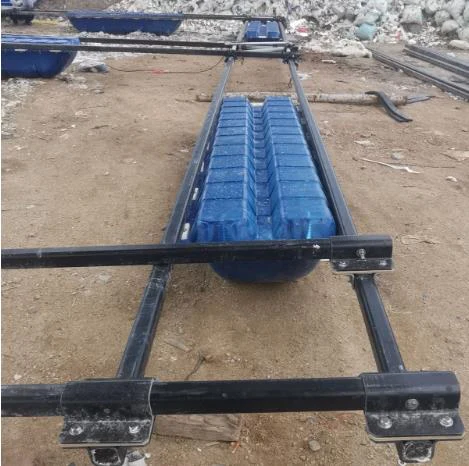

지지 프레임

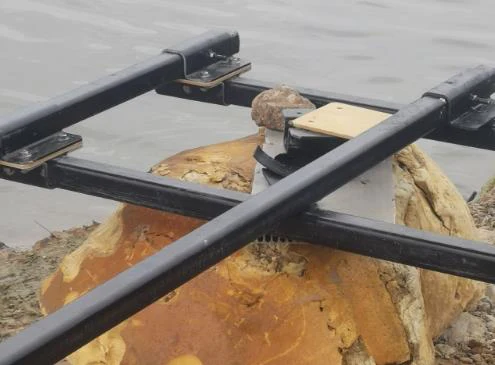

연결·고정 클램프
모델 및 해석 조건
고객 제공 형상 데이터(STEP, 2026.09.25 수정 2차)를 바탕으로 한 모델입니다.
- 해석 모델 중량
- 24.36 kg
- 모델 치수
- 2,600 × 720 × 714 mm
흘수 참고값
상부 추가 하중 없음23.8 mm
약 100 kg 추가 하중121.3 mm
DEVELOPMENT CASE / P.31

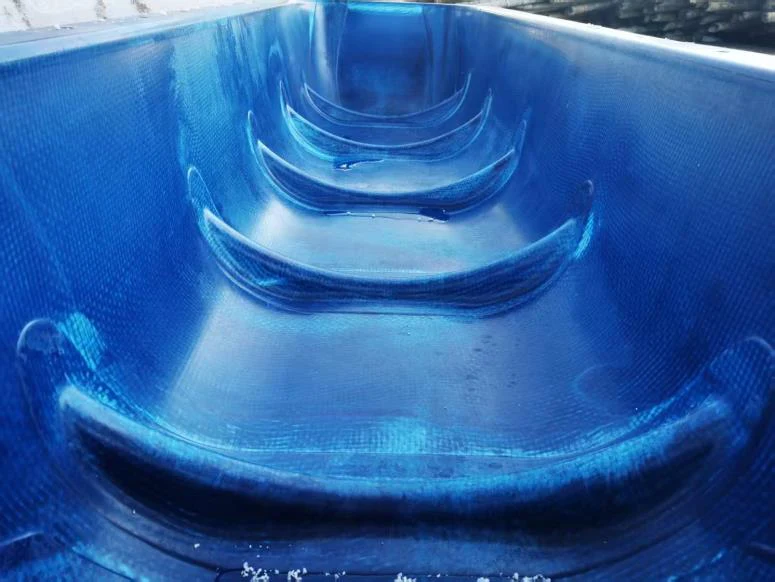

약 800L급 부유체 개발 검토 사례
자료상 제품 중량약 24.5 kg
검토 모델 크기2,600 × 720 × 714 mm
고객 제공 형상 기준으로 변형·응력을 검토한 개발 단계 자료입니다. 상부 하중이 없는 조건의 흘수 참고값은 약 23.8mm, 약 100kg 추가 하중 조건은 약 121.3mm입니다.
설계 검토 참고값이며, 실제 해상 실증 결과나 제품 안전 인증을 의미하지 않습니다. 적용 전에는 소재·구조·연결부·피로·자외선·해수 조건을 별도로 시험해야 합니다.
해양 프로젝트 자료 보기 (한국어 PDF) ↗APPLICATION DETAILS / 16
PDF로 살펴보는 부품별 적용
자동차·에너지·산업·스포츠·해양 분야의 부품과 적용 소재를 확인하세요.
이미지 확대 ↗양산 프로젝트 · 자료 기재

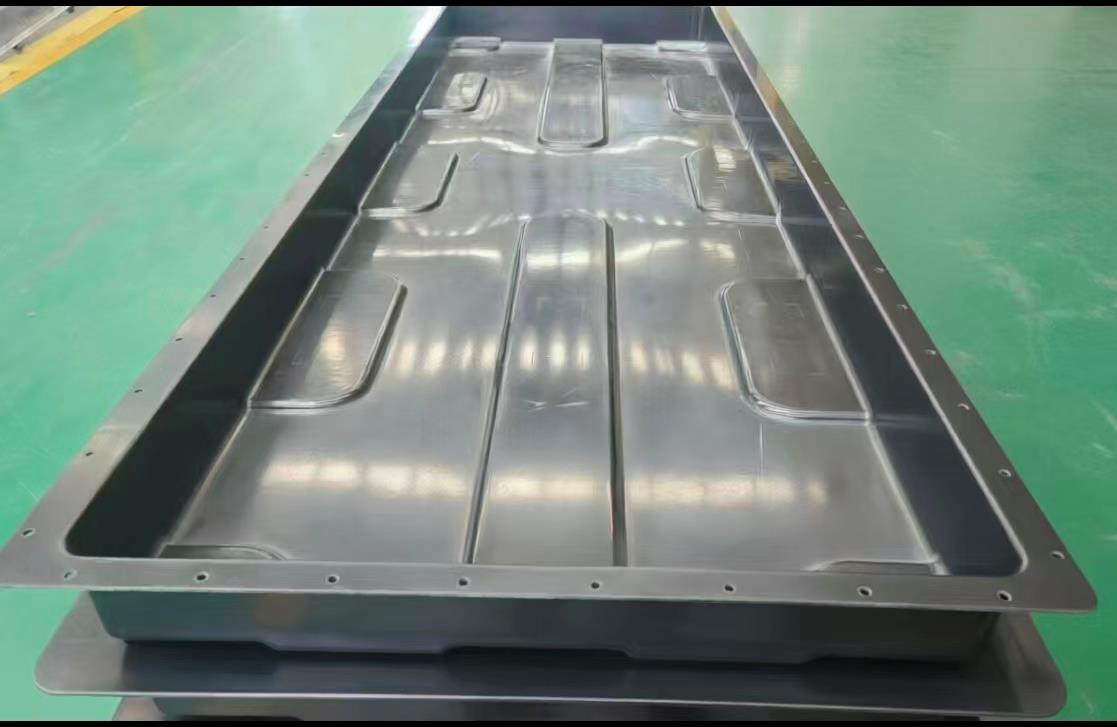

배터리 팩 상부 커버
배터리 팩을 덮는 성형 커버. 해양 자료에 양산 프로젝트로 소개된 부품입니다.
- 적용 소재
- CSFCM
- 주요 검토 항목
- 절연·난연·충격 및 접합부 밀봉
이미지 확대 ↗양산 프로젝트 · 자료 기재

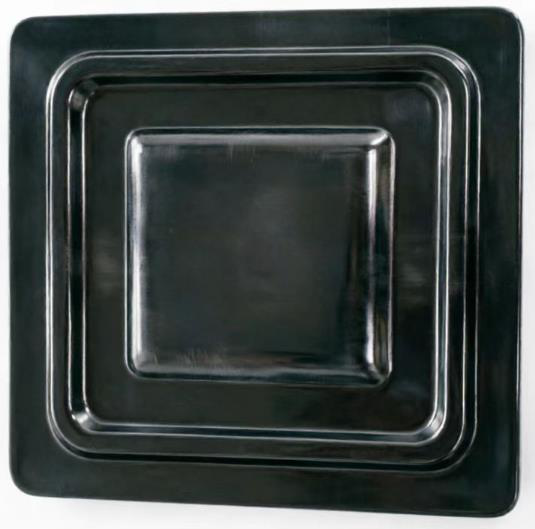

철도 차량 하부 측면 도어
차량 하부 설비를 보호하는 측면 부품입니다. 자료상 양산 프로젝트입니다.
- 적용 소재
- CSFCM
- 주요 검토 항목
- 진동·피로·체결 및 차량용 난연 요구
이미지 확대 ↗양산 프로젝트 · 자료 기재

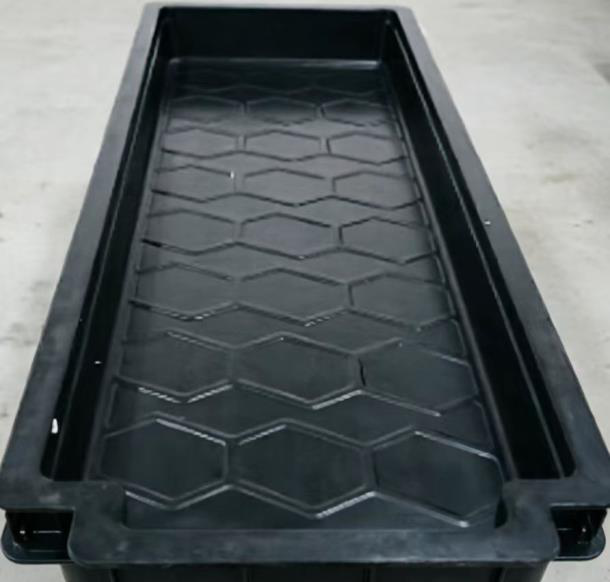

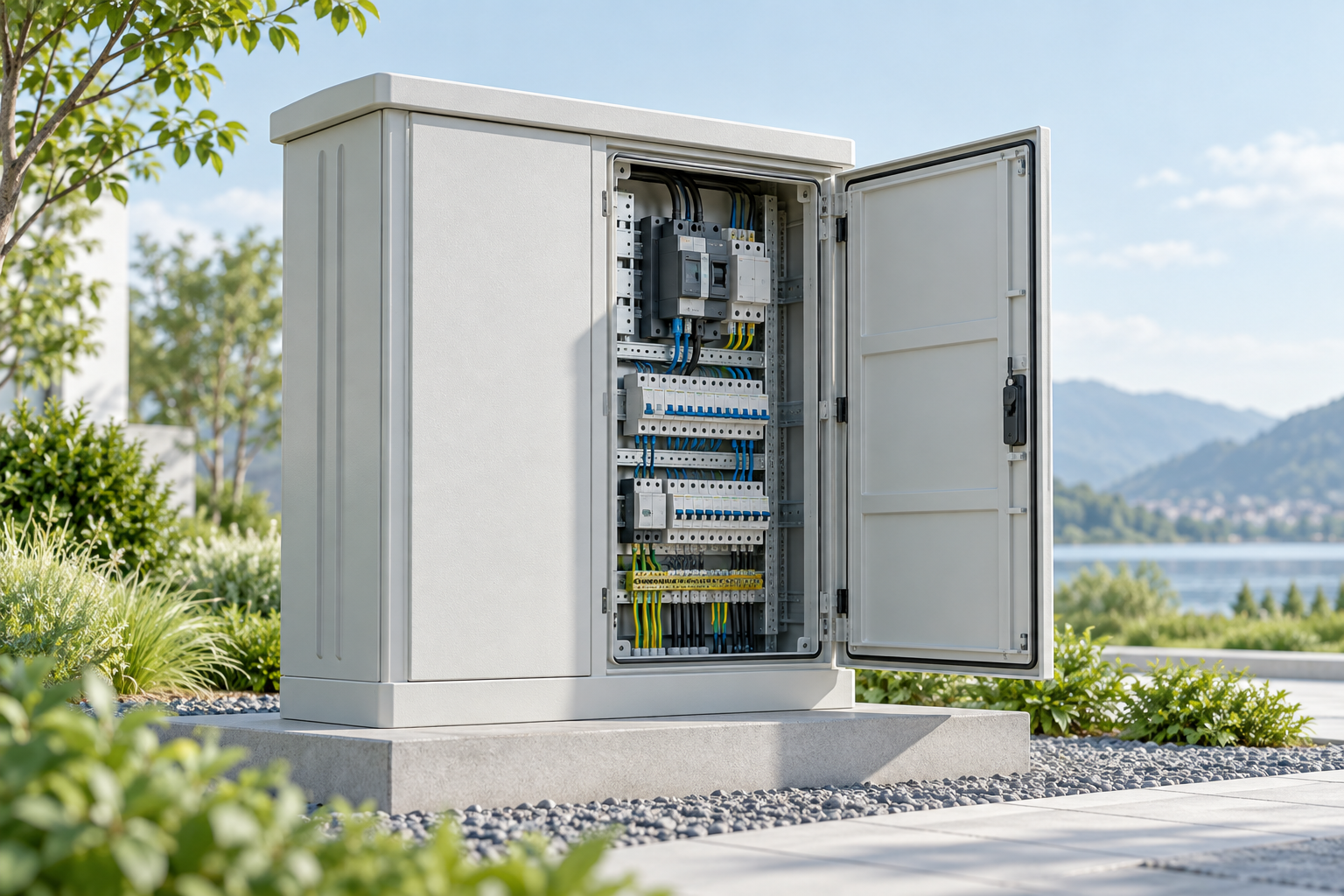

에너지저장장치 케이스
에너지저장장치 외장입니다. 자료상 양산 프로젝트입니다.
- 적용 소재
- CSFCM
- 주요 검토 항목
- 전기 절연·치수 안정성·조립 정밀도
이미지 확대 ↗소개서 적용 예시

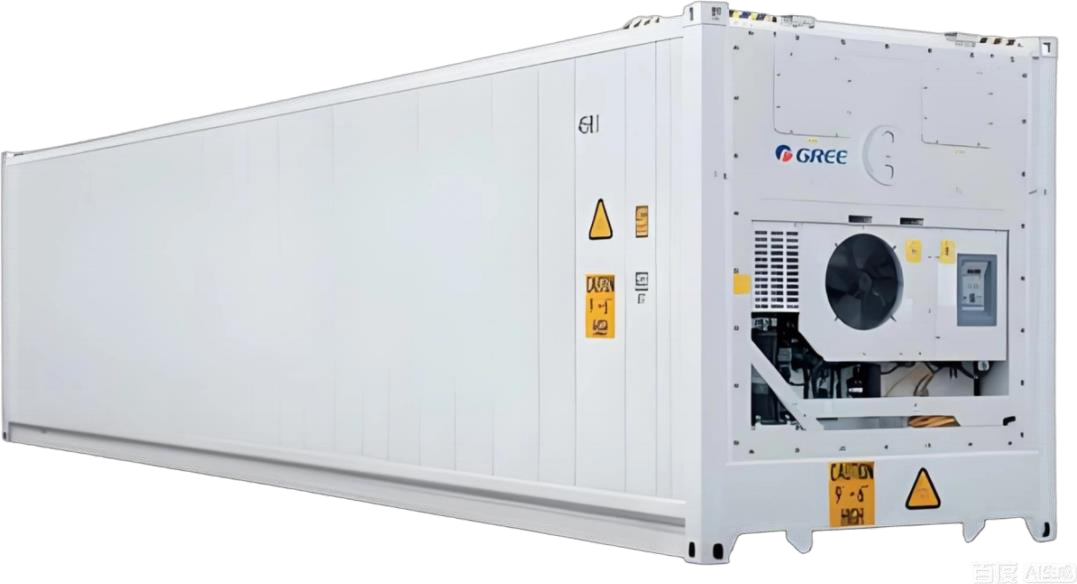

냉장 화물칸 내장 패널
냉장 차량·냉장 박스의 내판 적용 예시. 단열 코어와 접합하는 전체 패널 구조를 함께 설계합니다.
- 적용 소재
- PU / CSFCM
- 주요 검토 항목
- 사용 온도·내습성·접착·열교
이미지 확대 ↗소개서 적용 예시

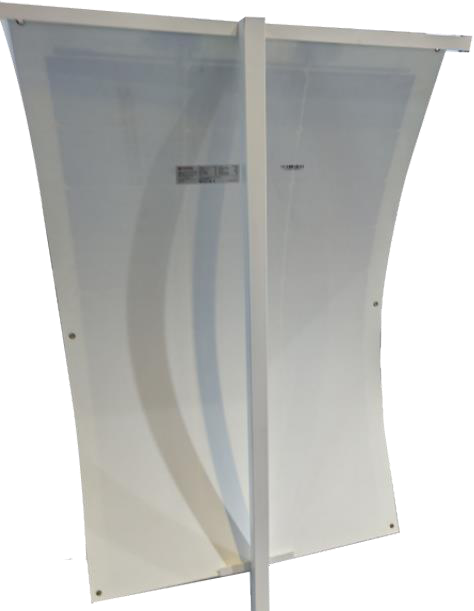

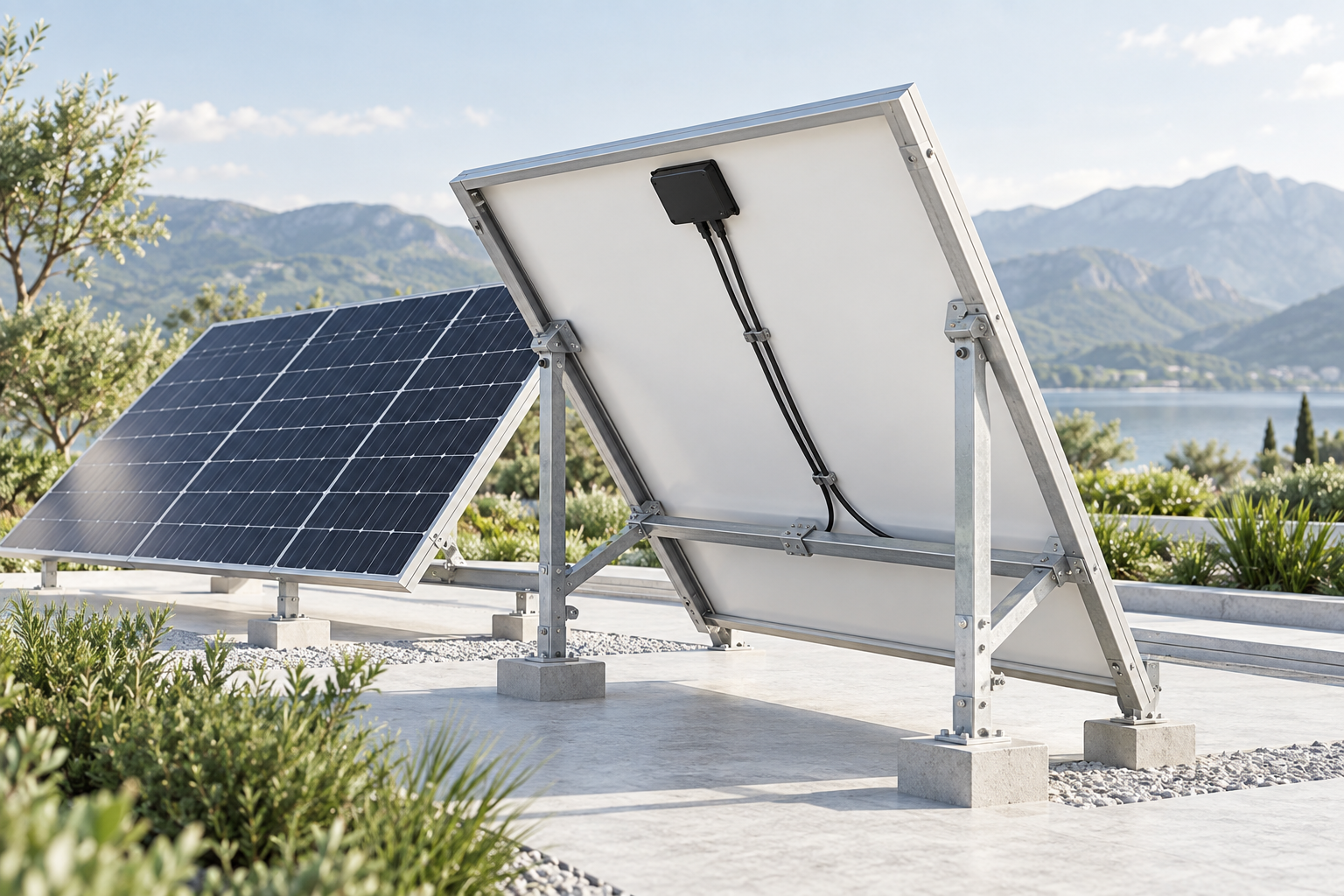

태양광 모듈 백시트
태양광 모듈 뒷면의 복합소재 패널 적용 예시. 모듈 구조와 제조 공정에 맞춰 검토합니다.
- 적용 소재
- PU / CSFCM
- 주요 검토 항목
- 옥외 내후성·치수 안정성·전기 특성
이미지 확대 ↗소개서 적용 예시

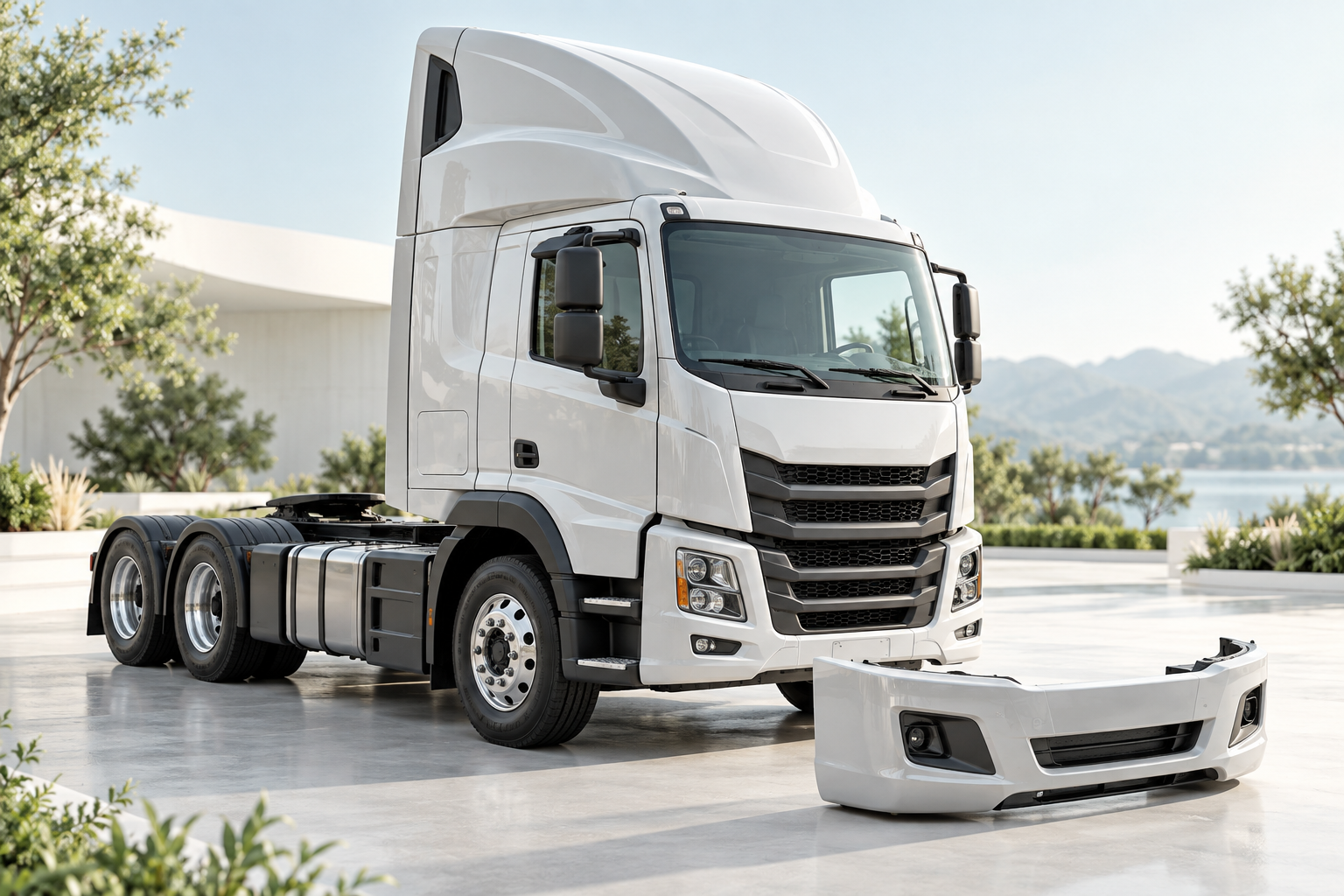

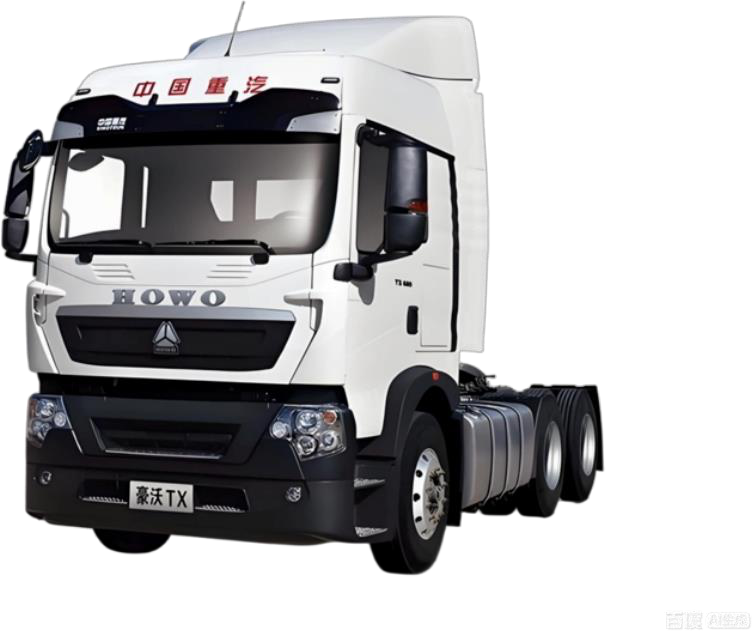

상용차 외장 부품
하이루프·범퍼·발판·사이드 스커트 등 외장 부품의 소재를 검토합니다.
- 적용 소재
- SMC
- 주요 검토 항목
- 도장 표면·내후성·체결·금형 성형성
이미지 확대 ↗소개서 적용 예시

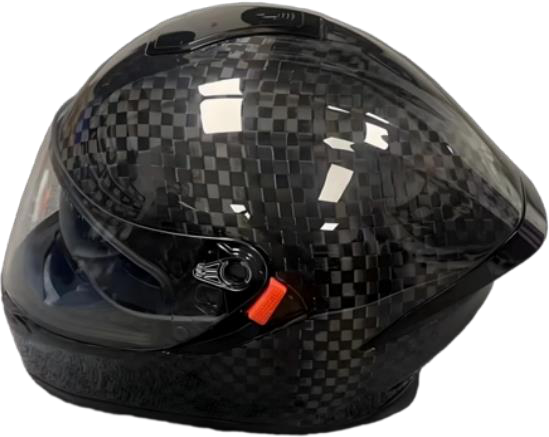

탄소섬유 헬멧 쉘
헬멧 외피의 경량화와 성형 구조를 검토하는 적용 예시입니다. 완제품 보호 성능은 별도 평가합니다.
- 적용 소재
- PU / CARBON FIBER
- 주요 검토 항목
- 충격 흡수 구조·섬유 방향·제품 규격
이미지 확대 ↗소개서 적용 예시

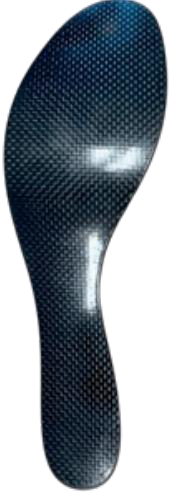

탄소섬유 신발 밑창
신발 밑창·보강판의 얇은 복합소재 구조를 검토합니다. 형상과 적층 방향으로 굽힘 거동을 조정합니다.
- 적용 소재
- PU / CARBON FIBER
- 주요 검토 항목
- 굴곡 강성·반복 피로·접착·착용 조건
이미지 확대 ↗소개서 적용 예시

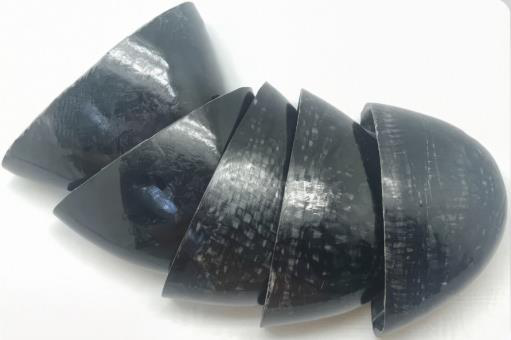

안전화 복합소재 토캡
안전화 앞코 보호 부품의 소재·형상 적용 예시입니다. 탄소섬유 및 복합소재 구조를 비교합니다.
- 적용 소재
- PU / CARBON FIBER
- 주요 검토 항목
- 압축·충격·치수·안전화 완제품 시험
이미지 확대 ↗소개서 적용 예시

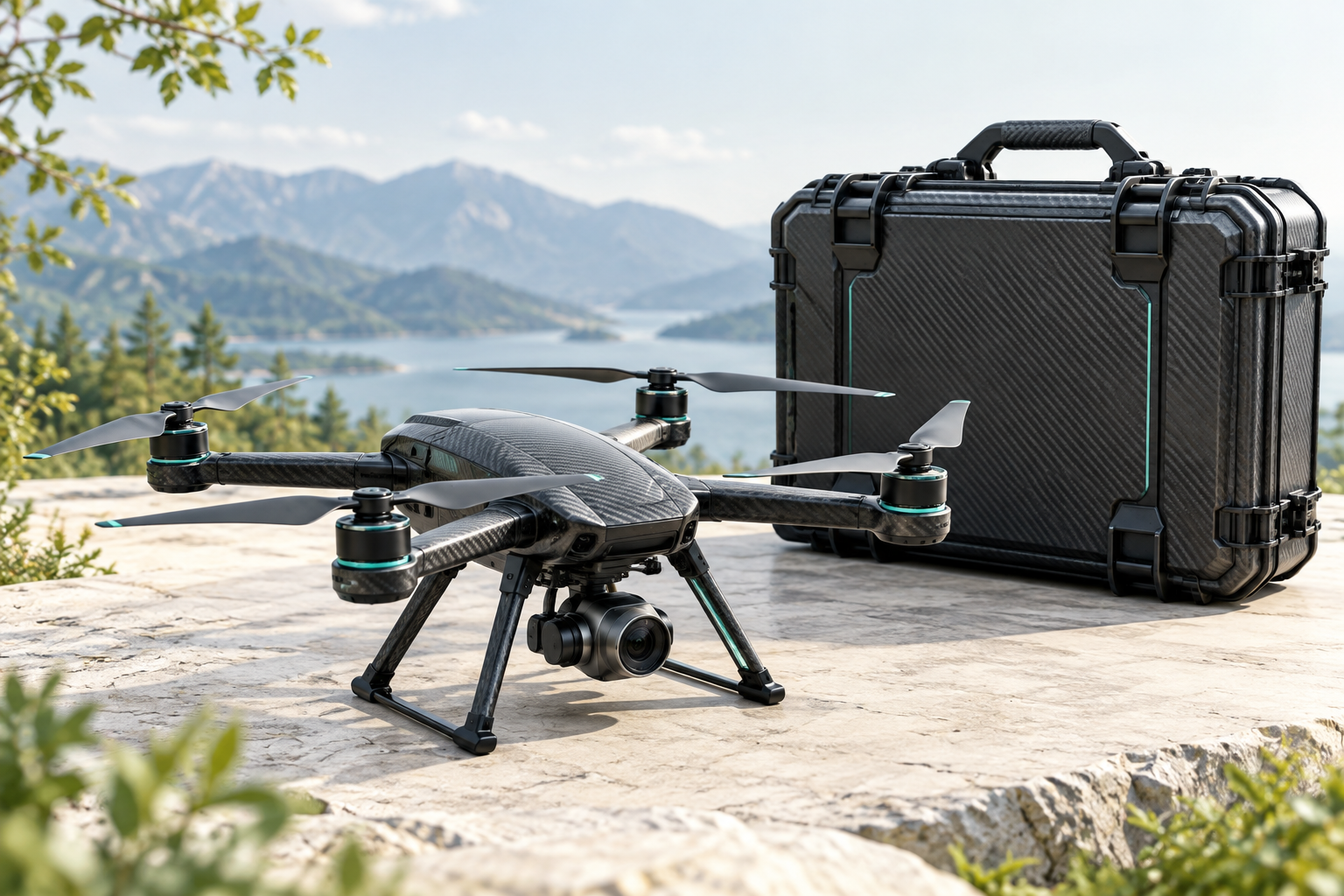

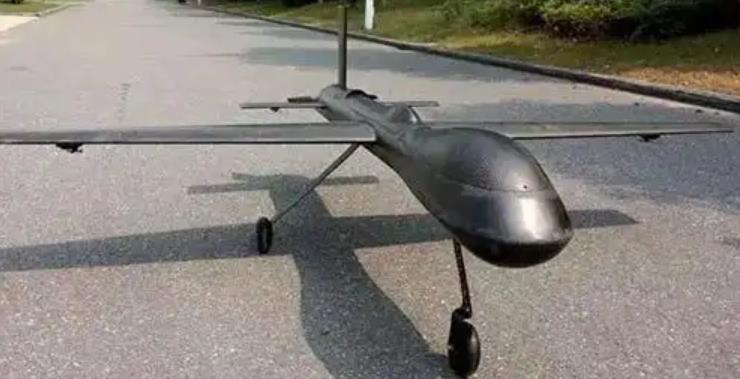

드론 기체·경량 프레임
드론 기체와 프레임의 경량화·강성을 검토하는 적용 예시입니다. 운용 조건에 맞춰 적층 구조를 선정합니다.
- 적용 소재
- PU / CARBON FIBER
- 주요 검토 항목
- 중량·진동·피로·체결부 강도
이미지 확대 ↗소개서 적용 예시

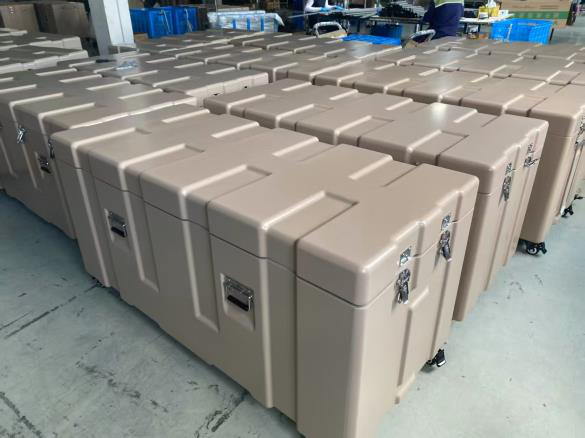

보관·운송 보호 케이스
장비 운송·보관 및 의료용 보호 케이스의 외장 적용 예시입니다. 내용물 보호 구조와 함께 설계합니다.
- 적용 소재
- PU / CARBON FIBER
- 주요 검토 항목
- 낙하·충격·밀봉·내부 완충 구조
이미지 확대 ↗소개서 적용 예시

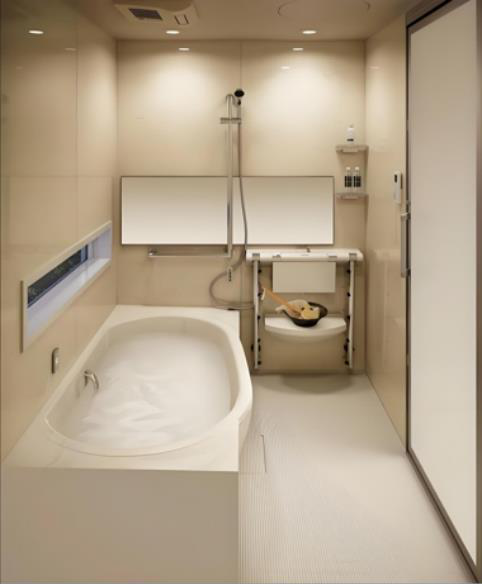

일체형 욕실 패널
일체형 욕실의 벽·바닥 등 성형 패널을 소개서에서 확인할 수 있습니다. 표면과 접합부를 함께 검토합니다.
- 적용 소재
- SMC
- 주요 검토 항목
- 내수성·청소성·치수·접합부 누수
이미지 확대 ↗소개서 적용 예시

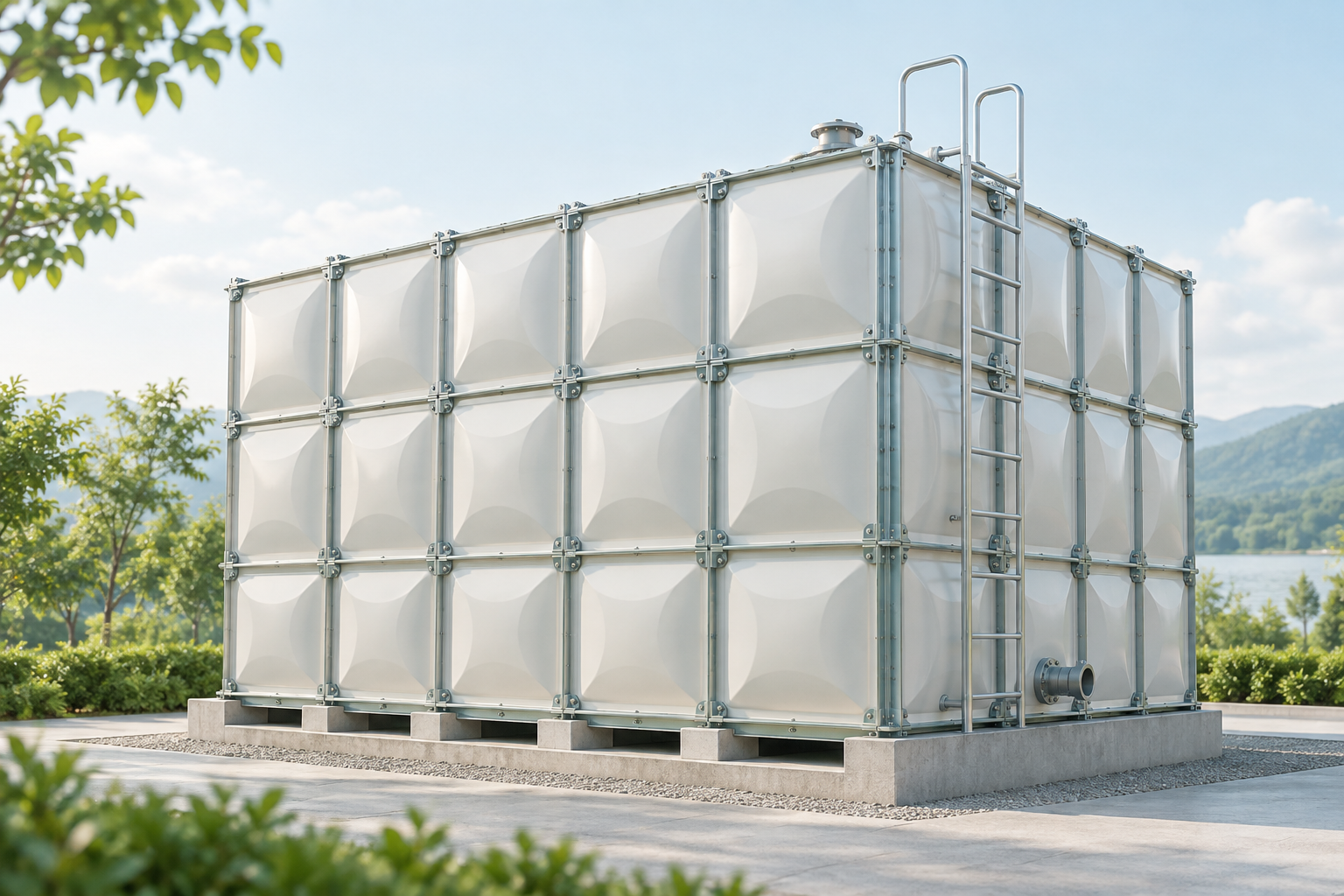

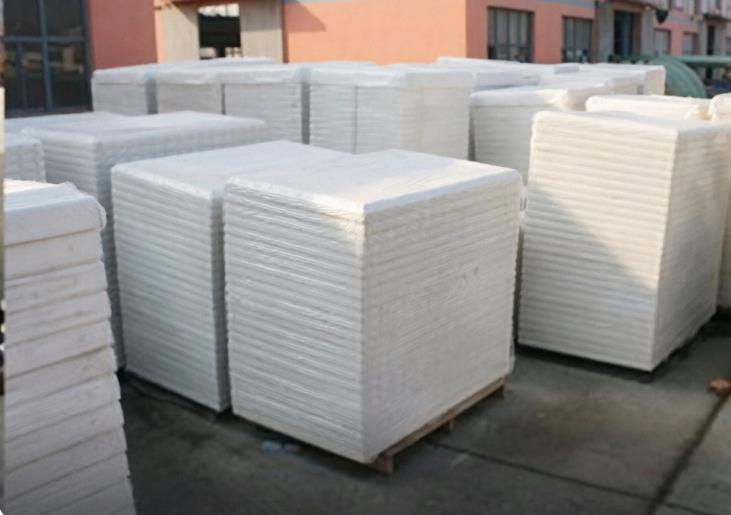

조립형 물탱크 패널
성형 패널을 조립하는 물탱크 구조. 보강 형상과 패널 접합·배관 체결 조건을 함께 검토합니다.
- 적용 소재
- SMC
- 주요 검토 항목
- 수압·누수·볼트 체결·물 접촉 규정
이미지 확대 ↗소개서 적용 예시

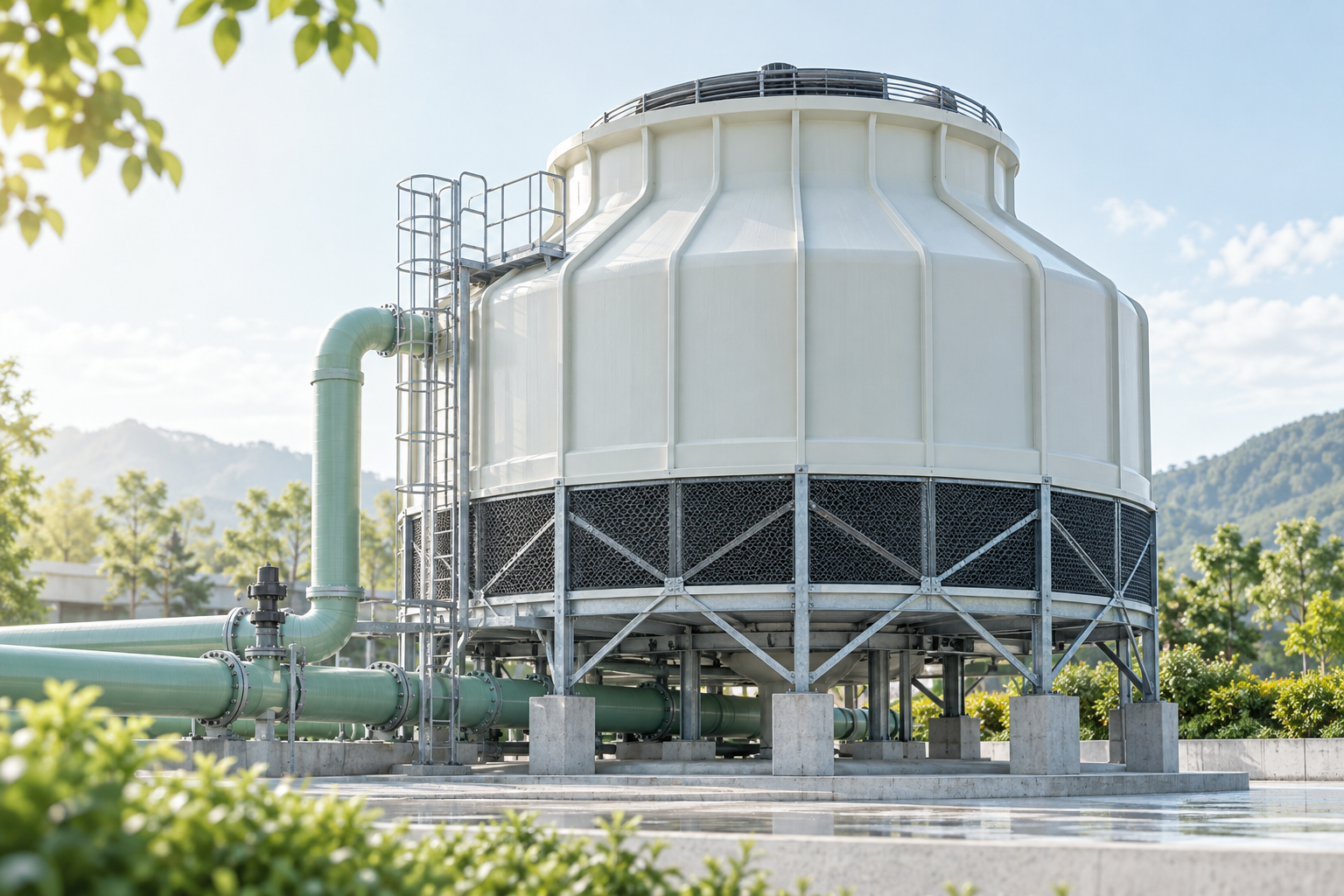

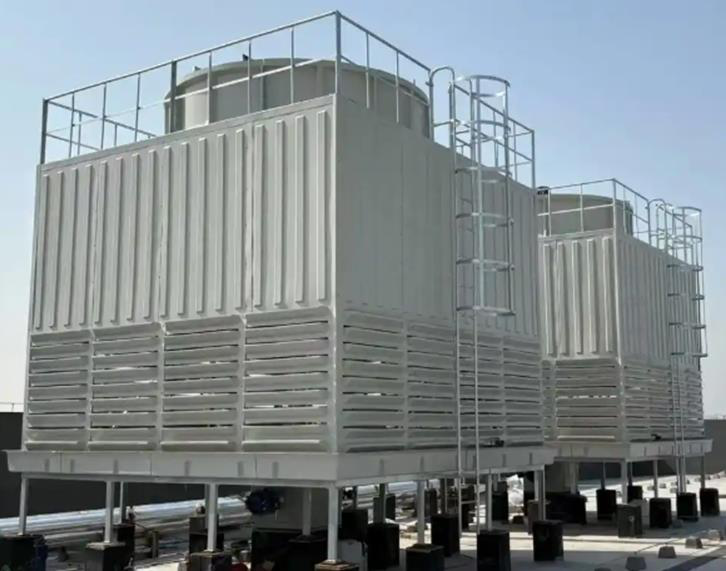

냉각탑 외장·성형 패널
산업용 냉각탑 외장 및 패널의 적용 예시입니다. 물·열·옥외 노출 조건을 함께 검토합니다.
- 적용 소재
- SMC
- 주요 검토 항목
- 내후성·수분·진동·구조 및 유지보수
이미지 확대 ↗해양 개발·적용 검토

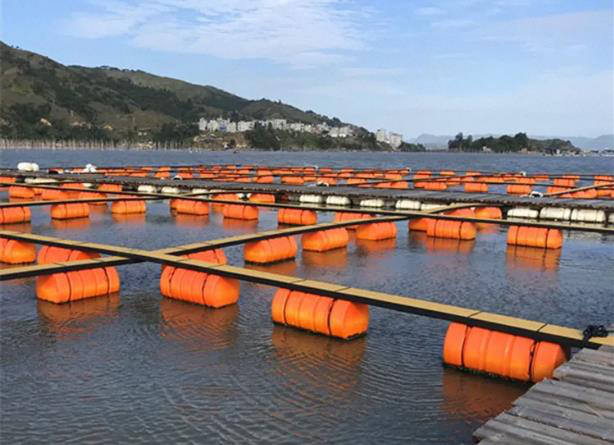

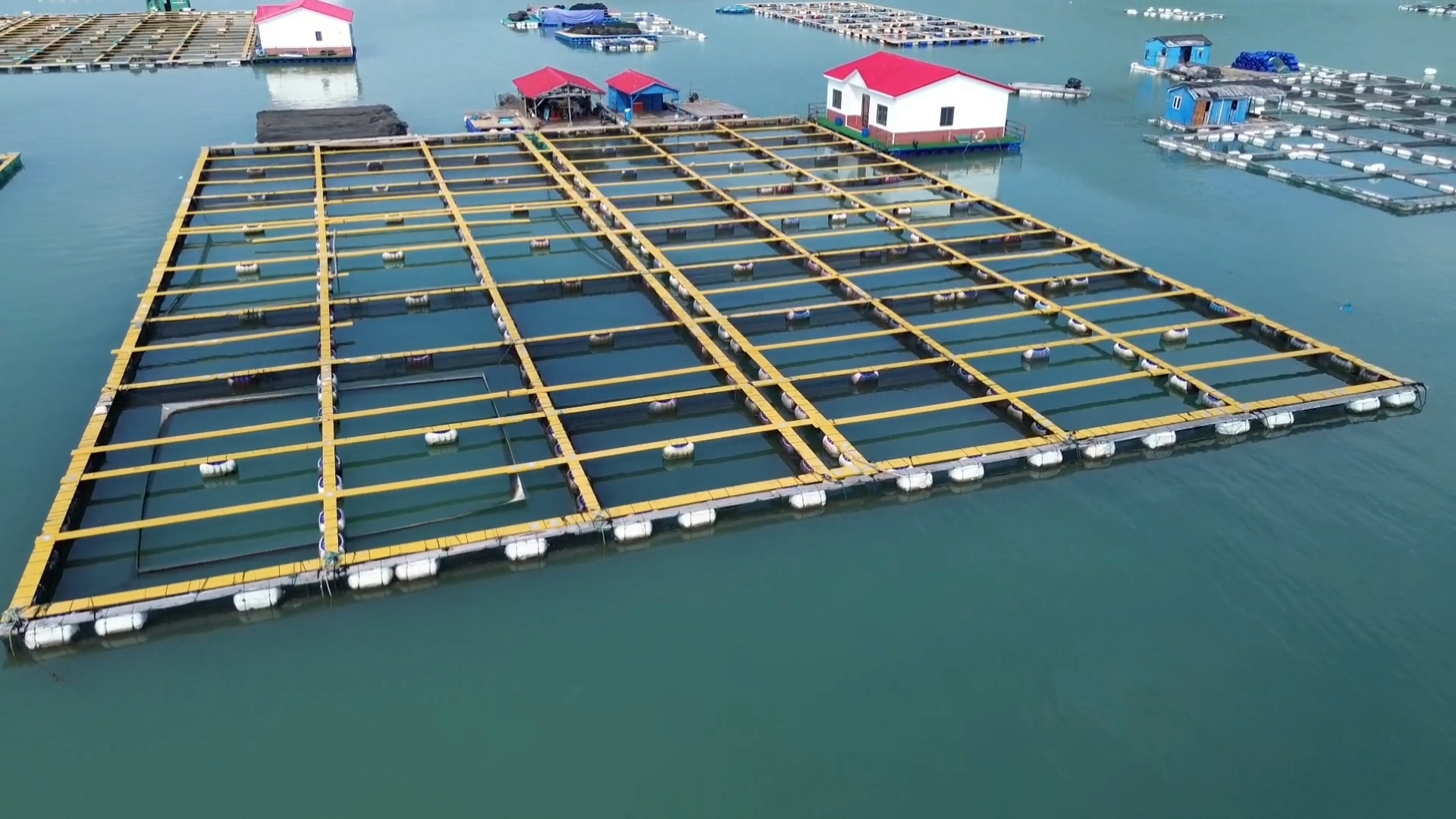

양식용 부유체·플랫폼
해양 자료의 양식용 부유체 이미지입니다. 부유체·프레임·연결부를 하나의 구조로 검토하는 개발 적용 분야입니다.
- 적용 소재
- PU / CSFCM
- 주요 검토 항목
- 부력·해수·자외선·파랑 피로·연결부
이미지 확대 ↗해양 개발·적용 검토

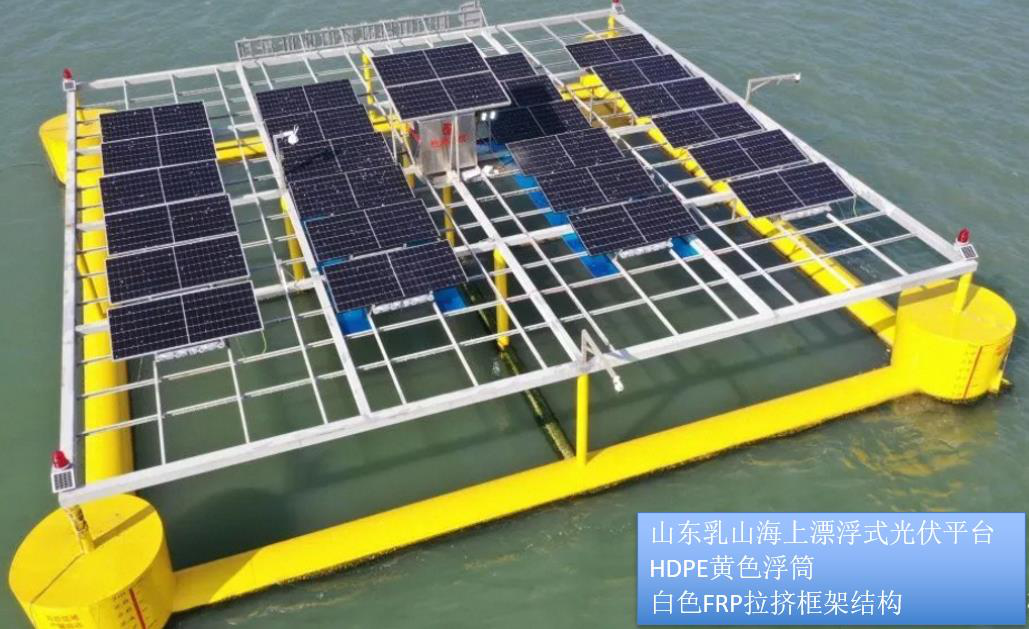

수상·해상 태양광 플랫폼
해양 자료에 제시된 부유식 태양광 플랫폼. 부력 모듈과 지지·연결 구조의 적용을 검토합니다.
- 적용 소재
- PU / CSFCM
- 주요 검토 항목
- 부력·계류·풍하중·파랑·옥외 내구성
자료 속 이미지로 소개한 적용 분야입니다. 자료상 양산 프로젝트와 적용 예시·개발 검토 항목을 구분했습니다. 제품 성능과 적합성은 실제 사양 및 용도별 시험 결과에 따릅니다.
사업 개발 참고
잠재 고객 후보
자동화·로봇 분야에서 복합소재 적용을 검토할 수 있는 후보 기업입니다.
| 기업 | 관련 사업·적용 부품 | 제안 소재·제품 | 우선순위 |
|---|---|---|---|
| Wipa | 로봇 그리퍼 빔, 경량 지그 | 경량 치공구용 복합소재 프리프레그 | A |
| 알엠시스 (RMsys) | 그리퍼, 검사 지그, 로봇 부속품 | PU 프리프레그, 탄소섬유 프리프레그 | A |
| mstengineering | 자동화 설비 브래킷, 검사 플레이트 | PU 프리프레그, 탄소섬유 프리프레그 | A |
| (주)엔이앤티코리아 | 자동화 설비 부품, 치공구 | 복합소재 프리프레그, 샘플 개발 | A |
| DRB오토메이션 천안사업장 | 이송 로봇 팔 부품, 경량 브래킷 | PU 프리프레그, 경량 FRP 구조물 | B |
| 휴림로봇(주) | 로봇 커버, 비하중 브래킷 | 커버·경량 브래킷용 프리프레그 패널 | B |
| Seseuteg | 자동화 설비 커버, 주문형 판재 | 주문형 판재용 FRP / PU 프리프레그 | B |
개발 접촉 후보이며 구매 의향과 소재 적합성은 확인되지 않았습니다. 미팅 시 자체 열압 성형 여부, 원료 외부 구매 여부, 신규 소재 시험 가능 여부를 확인하세요.
