주요 소재 성능과 품질 인증
제품 성능·시험 방법·인증서를
한곳에서 확인하세요.
위 수치는 소개서의 CSFCM9060 시험편 데이터이며 모든 소재에 공통으로 적용되는 값은 아닙니다.
CSFCM9060 · 성능 및 시험 방법
| 소재 특성 | 소개서 수치 | 시험 표준 / 방법 |
|---|---|---|
| 밀도 | 1.90 g/cm³ | GB/T 1033.1-2008 |
| 흡수율 | 0.03% | GB/T 1462 방법 1 |
| 인장 강도 | 364 MPa | GB/T 1447-2005 |
| 인장 탄성률 | 21.30 GPa | GB/T 1447-2005 |
| 굽힘 강도 | 572 MPa | GB/T 1449-2005 |
| 굽힘 탄성률 | 20.50 GPa | GB/T 1449-2005 |
| 열변형 온도 | 160.80 °C | GB/T 1634.2-2004 |
| 유전율 | 4.80 | GB/T 1409-2006 |
| 난연성 | V0 (소개서 표기) | UL 94 수직 연소 시험 |
| 금지 물질 | 적합 (소개서 표기) | GB/T 30512-2014 |
| 면내 전단 강도 | 161 MPa | GB/T 3355-2014 |
| 노치 충격 강도 | 109 kJ/m² | GB/T 1451 |
| 푸아송비 | 0.240 | GB/T 1040.2-2022 |
| 절연 저항 | >1,000 MΩ | GB/T 31838.4-2019 |
시험 표준은 소개서에 인용된 버전입니다. 시험 방법과 경영시스템 인증은 구분하여 표시합니다. UL 94 시험 등급은 UL 제품 인증을 의미하지 않습니다.
원본 자료에서 추가 확인할 항목
소개서 9쪽의 열전도율 0.04는 단위가 생략되어 있고, 내전압 1.72의 단위는 명확하지 않습니다. 면내 전단 탄성률 60.70 GPa도 원본 시험성적서로 재확인해야 합니다. 이 세 값은 설계·선정용 확정값으로 사용하지 않습니다.
품질 및 경영시스템 인증서
인증서를 누르면 범위와 날짜를 크게 볼 수 있습니다.

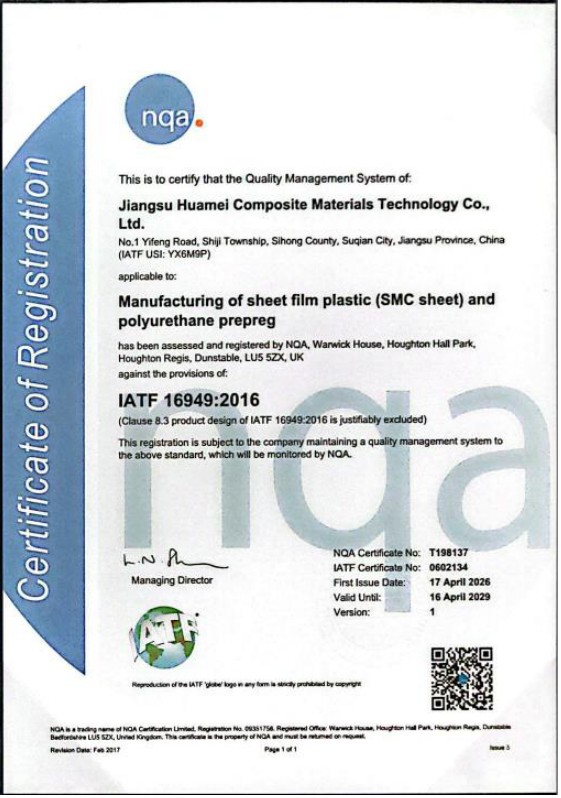

IATF 16949:2016

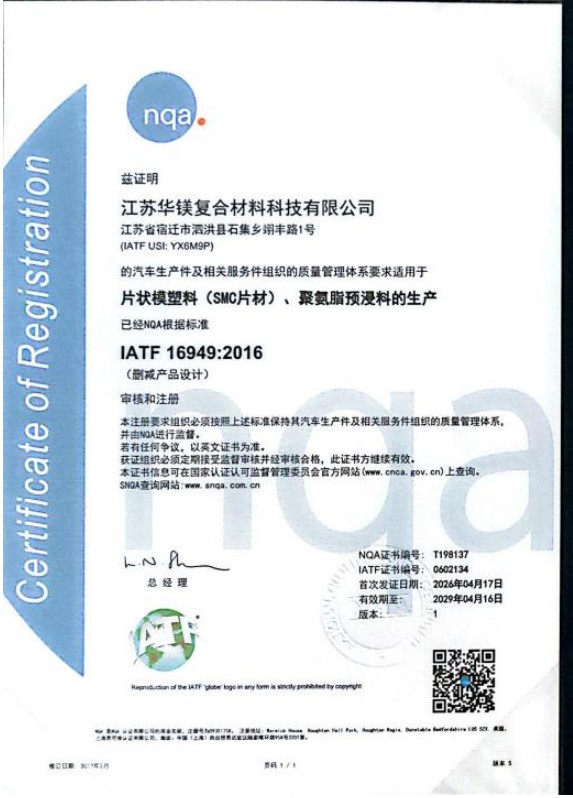

IATF 16949:2016

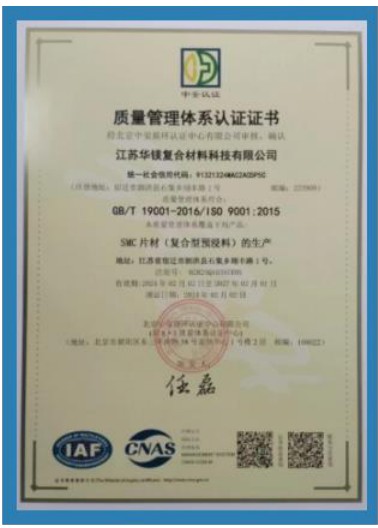

ISO 9001:2015

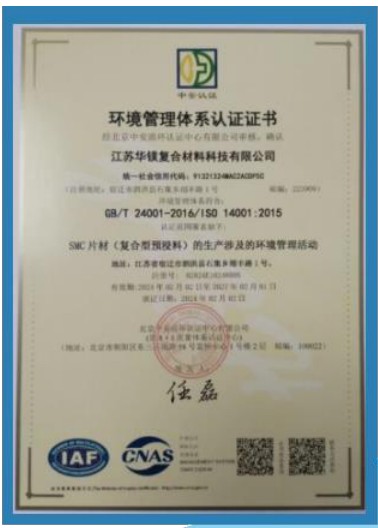

ISO 14001:2015

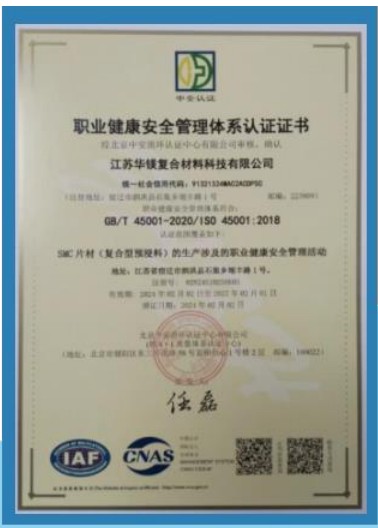

ISO 45001:2018PU CARBON FIBER / SAMPLE DATA
PU 탄소섬유 시험편의 성능
유리섬유 제품의 성능표와 구분해서 확인하세요.
| 측정 항목 | 소개서 시험편 결과 | 시험 표준 / 방법 |
|---|---|---|
| 인장 강도 | 538 MPa | GB/T 33613-2017 |
| 인장 탄성률 | 43.3 GPa | GB/T 33613-2017 |
| 굽힘 강도 | 688 MPa | GB/T 1449-2005 |
| 굽힘 탄성률 | 39.6 GPa | GB/T 1449-2005 |
| 층간 전단 | 87.2 MPa | ISO 14130:1997 |
| Tg (DSC) | 106 °C | ISO 11357-2:1999 |
출처: 소개서 12쪽의 PU 탄소섬유 시험편. 제품 번호와 상세 시편 조건은 원본 시험성적서로 확인합니다. CSFCM9060·SMC 또는 모든 탄소섬유 제품의 보증값으로 적용하지 않습니다. Tg는 유리전이온도이며 연속 사용 허용온도를 의미하지 않습니다.
제품 소개 보기 →기술·인증 보기 →CSFCM9060 / ENVIRONMENT
환경 시험조건까지 함께 확인합니다
온도·습도·염수분무의 시험 범위를 구분했습니다.
좌우로 밀어 전체 항목을 확인하세요.
| 시험 항목 | 소개서 시험조건 | 소개서 결과 표기 |
|---|---|---|
| 고온·고습 | 85 ± 3 °C / 82–88% RH / 1,000 h | 11개 항목 요구 충족 |
| 온도 충격 | −40–85 °C / 500 cycles / 1,000 h | 11개 항목 요구 충족 |
| 염수분무 | GB/T 2423.18 / 672 h | 7개 항목 요구 충족 |
출처: 소개서 9쪽 CSFCM9060 자료. 항목별 판정 기준과 시험 후 수치는 원본 시험성적서로 확인합니다. 시험시간은 실제 사용 수명이나 해양 가두리 완제품의 적합성을 뜻하지 않습니다.
R&D / ANALYSIS & TESTING
설계·해석·시험을 연결하는 연구개발 역량
설계와 제조를 연결해 제품 개발을 지원합니다.
금형 냉각 해석 비교
소개서 23쪽의 기존·개선 상부 금형 모델을 같은 냉각 시간과 냉각수 온도에서 비교한 해석 사례입니다.
| 비교 항목 | 기존 상부 금형 모델 | 개선 상부 금형 모델 |
|---|---|---|
| 냉각 시간 | 25 s | 25 s |
| 냉각수 온도 | 25 °C | 25 °C |
| 제품 표면 최고 온도 | 82.14 °C | 75.48 °C |
| 제품 표면 평균 온도 | 62 °C | 52.5 °C |
82.14 → 75.48 °C
62 → 52.5 °C
출처: 제품 소개서 23쪽. 두 모델 모두 냉각 시간 25 s, 냉각수 25 °C입니다. 온도 차이는 표의 값을 단순 차감한 결과이며 실측 시험이나 냉각 시간 단축률이 아닙니다. 섭씨 온도의 백분율 감소로 표현하지 않습니다.

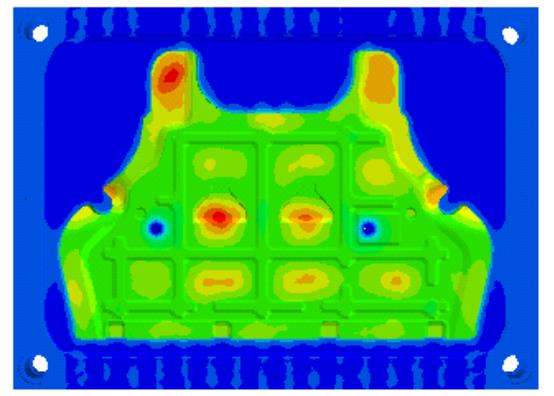

기존 상부 금형 모델
냉각 25 s · 냉각수 25 °C
- 표면 최고 온도
- 82.14 °C
- 표면 평균 온도
- 62 °C

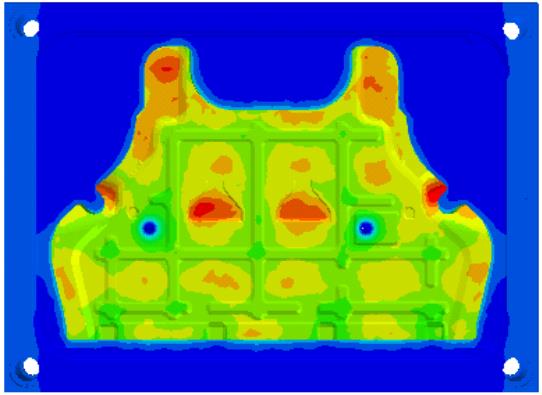

개선 상부 금형 모델
냉각 25 s · 냉각수 25 °C
- 표면 최고 온도
- 75.48 °C
- 표면 평균 온도
- 52.5 °C
제품소개서 원본 이미지 · 수치 및 해석 색상 유지
EXPERIMENTAL EQUIPMENT / 10
시험·측정 설비
제품소개서 24쪽에 제시된 시험 장비를 항목별로 확인하세요.
만능재료시험기
재료의 인장·굽힘 등 기계적 성능 측정
난연 시험기
시편의 연소 거동 평가
진자 충격시험기 PT501J
시편의 충격 성능 평가
디지털 백색도계
소재 표면의 백색도 측정
무회전자식 가황시험기
수지의 경화 거동 측정
Brookfield 점도계
수지의 점도 측정
수지 겔타임 측정기
수지가 겔화하는 시간 측정
밀도계
소재의 밀도 측정
항온 건조기
시험편 건조 및 온도 유지
수분 측정기
소재의 수분 함량 측정
PRODUCT DATA / BROCHURE P.7
유리섬유·탄소섬유 시험편 비교
제품소개서 7쪽의 시험편별 성능을 비교합니다.
좌우로 밀어 전체 시험 항목을 확인하세요.
| 시험편 | 두께 (mm) | 직물 / 적층 | 인장 강도 (MPa) | 인장 탄성률 (GPa) | 굽힘 강도 (MPa) | 굽힘 탄성률 (GPa) | 충격 (kJ/m²) | 면내 전단 강도 (MPa) | 면내 전단 탄성률 (GPa) |
|---|---|---|---|---|---|---|---|---|---|
| 에폭시 유리섬유 | 1 | 18# / 0/90/0/0/90/0 | 519.53 | 23.35 | 502 | 19.5 | 271 | 75.2 | 3.5 |
| PU 유리섬유 | 1 | 18# / 0/90/0/0/90/0 | 538.1 | 27.82 | 606 | 23.2 | 273.5 | 78.6 | 3.7 |
| PU 탄소섬유 | 1 | 3K+UD / 3K/0/90/0/0/90/0+3K | 537.98 | 43.27 | 688 | 39.6 | 331 | 52.95 | 2.136 |
| PU 유리섬유 | 1 | 400 g / NA | 450.48 | 22.55 | 532 | 19.3 | 290 | 68.03 | 2.817 |
| CSFCM9060 유리섬유 | 1 | CSFCM9060 × 2 | 364 | 21.3 | 572 | 20.5 | 109 | 161 | 60.70* |
출처: 제품소개서 7쪽. 서로 다른 섬유·적층의 시험편 비교이며, 같은 조건에서의 소재 전체 성능 순위를 의미하지 않습니다. *60.70 GPa는 원본 표의 기재값으로, 원본 시험성적서 확인이 필요합니다. 표의 빈칸은 임의로 보완하지 않습니다.
MARINE PROJECT / CHEMICAL TESTS
화학물질·접촉 시험 자료
경영시스템 인증서와 구분해, 해양 프로젝트 PDF에 수록된 시험성적서의 확인 가능한 항목을 소개합니다.

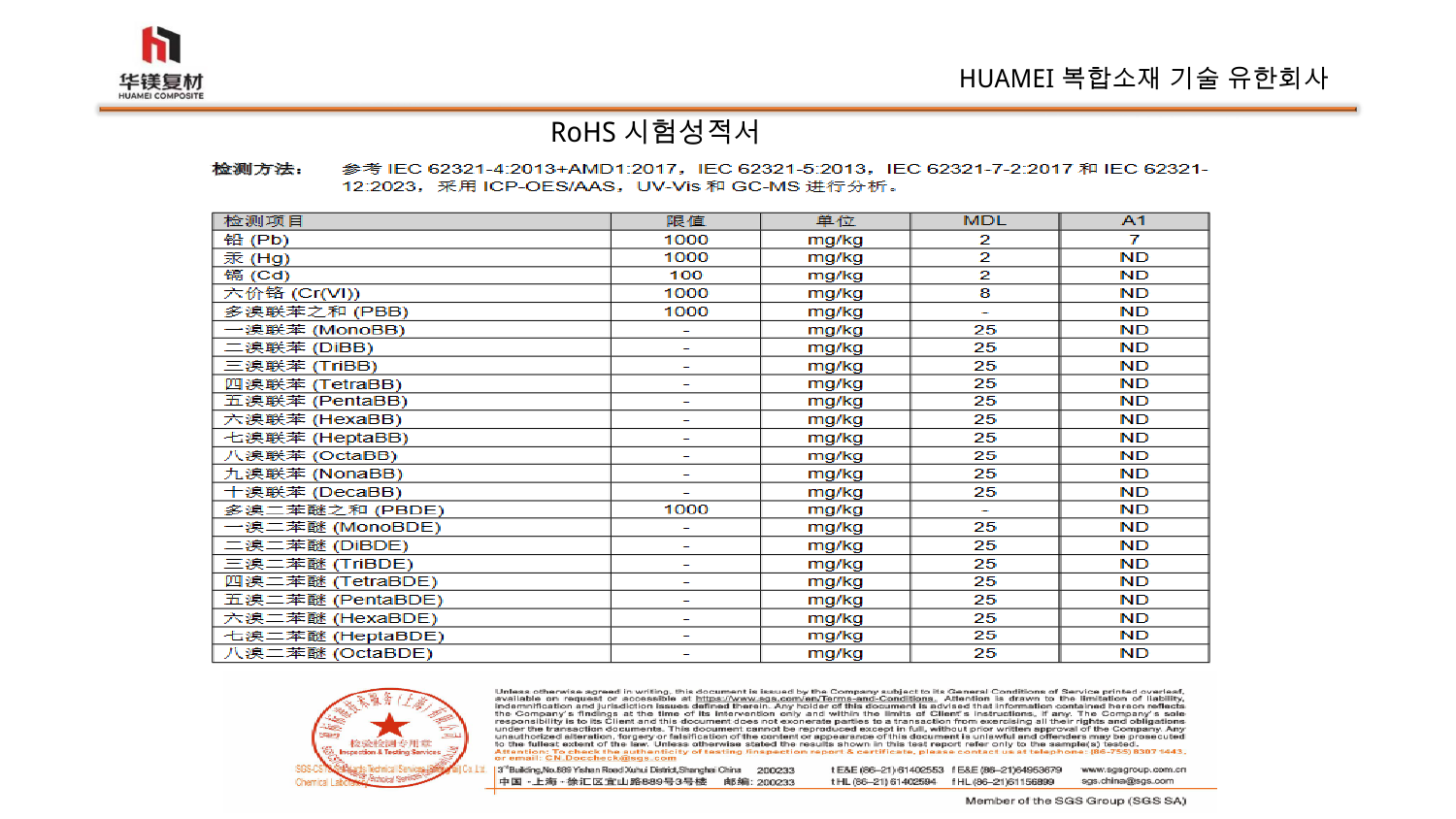

RoHS 관련 시험성적서 발췌
납(Pb)은 7 mg/kg으로 표시되어 있으며, 수은·카드뮴·6가 크롬·PBB·PBDE는 발췌 표에 ND로 기록되어 있습니다.
해양 프로젝트 16쪽 · 시험법 IEC 62321 시리즈 · 단위 mg/kg
| 항목 | 발췌 결과 | 표의 한도 |
|---|---|---|
| 납 (Pb) | 7 | 1,000 |
| 수은 (Hg) | ND | 1,000 |
| 카드뮴 (Cd) | ND | 100 |
| 6가 크롬 (Cr VI) | ND | 1,000 |
| PBB 합계 | ND | 1,000 |
| PBDE 합계 | ND | 1,000 |
ND는 해당 시험의 검출한계 미만을 뜻하며 함량 0을 의미하지 않습니다. 발췌에는 전체 보고서의 제품명·번호·날짜와 프탈레이트 4종 결과가 모두 보이지 않아, 전 제품의 RoHS 적합성을 단정하지 않습니다.

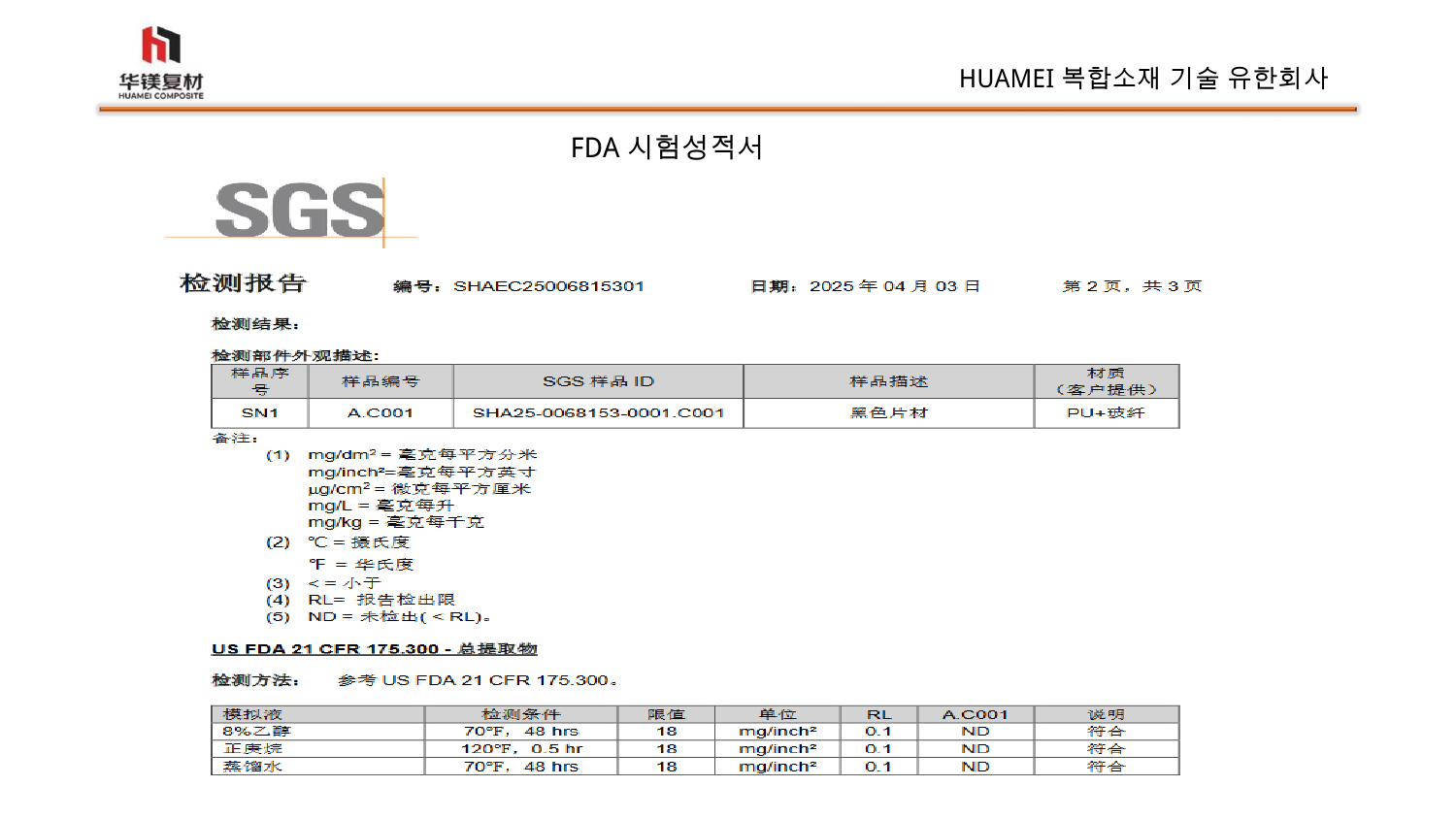

FDA 규정 관련 추출 시험
시험 보고서 SHAEC25006815301 · 2025-04-03 · SGS · 발췌 2/3쪽
시료 A.C001 · 검은색 시트 · PU + 유리섬유(의뢰자 제공 재질)
US FDA 21 CFR 175.300에 따른 총 추출물 시험으로 제시되어 있습니다. 아래 조건에서 결과는 ND, 판정은 적합으로 기재되어 있습니다.
| 모사용액 | 시험 조건 | 결과 |
|---|---|---|
| 8% 에탄올 | 70°F · 48 h | ND |
| n-헵탄 | 120°F · 0.5 h | ND |
| 증류수 | 70°F · 48 h | ND |
해양 프로젝트 17쪽의 보고서 발췌입니다. 표의 한도는 18 mg/in², 보고한계(RL)는 0.1 mg/in²입니다. ND는 보고한계 미만을 뜻합니다. 특정 시료와 시험 조건의 결과이며 FDA의 제품 승인이나 모든 식품·온도·사용 조건의 적합성을 의미하지 않습니다.
MARINE PROJECT / STRUCTURAL ANALYSIS

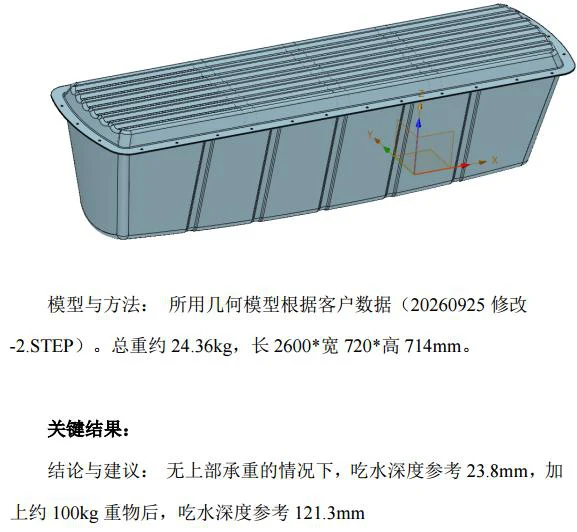

해양 부력체의 하중 위치별 해석
약 800 L급 PU + 유리섬유 부력체 개발 모델의 변형·응력 분석입니다. 시험성적서나 해상 실증 결과와 구분해 확인하세요.
모델 및 해석 조건
고객 제공 형상 데이터(STEP, 2026.09.25 수정 2차)를 바탕으로 한 모델입니다.
- 해석 모델 중량
- 24.36 kg
- 모델 치수
- 2,600 × 720 × 714 mm
흘수 참고값
- 모델 치수
- 2,600 × 720 × 714 mm
- 해석 모델 중량
- 24.36 kg
| 하중 위치 | 최대 변형량 | 최대 응력 |
|---|---|---|
| 중앙 | 23.099 mm | 129.7 MPa |
| 편심 | 20.319 mm | 86.567 MPa |
| 모서리 | 7.3533 mm | 97.756 MPa |
출처: 해양 프로젝트 31쪽. 모델은 고객 제공 STEP 데이터(자료 표기: 20260925 수정-2.STEP)를 기반으로 합니다. 제품 중량은 약 24.5 kg, 해석 모델은 약 24.36 kg으로 구분합니다. 하중 크기·경계 조건·안전계수의 전체 설정이 제시되지 않아 모든 운용 하중의 안전성을 보증하지 않습니다.
